射頻識別技術原理以及RFID系統組成介紹

1、射頻識別原理

RFID射頻識別是一種非接觸自動識別技術，其基本原理是電磁理論。通過射頻信號自動識別目標對象并收集相關數據，能夠在各種惡劣環境下工作，而無需手動干預。RFID技術可以識別高速運動的物體，同時識別多個標簽，長達幾十米的識別距離。RFID自動識別技術是一項突破性技術。第一，它可以識別一個非常具體的物體，而不是像條形碼一樣只能識別一種物體。其次，可以使用射頻通過外部材料讀取數據，條形碼必須用激光讀取信息。第三，條形碼一次只能讀取一個，而多個對象可以同時讀取。另外，存儲的信息量也很大。

2、RFID系統組成

最基本的RFID系統由三部分組成：電子標簽、RFID讀寫器和后臺管理系統。
1)電子標簽：電子標簽包括電子芯片和標簽天線，天線在標簽和RFID讀寫器之間傳遞射頻信號，電子芯片存儲物體的數據，天線用于發送和接收無線電波。
電子標簽根據供電方式分為無源電子標簽、有源電子標簽和半有源電子標簽。
無源電子標簽：標簽內部沒有電池，工作能量必須由讀取器釋放的電磁場提供，重量輕，體積小，壽命長，成本低，可以采用各種非金屬封裝材料制作，是目前最流行的電子標簽形式。識別距離相對比較小，一般在幾米到幾十米之間。
有源電子標簽：通過標簽內的電池供電，不需要RFID閱讀器的能源供應，標簽主動釋放電磁信號，識別距離長，通常可達幾十米或幾百米，缺點是電池壽命有限，不能輕易制作薄卡。
半有源電子標簽：內部有電池，但電池只對標簽內部電路供電，不主動發送信號。能量傳遞與無源系統相似，因此壽命比一般有源系統標簽長得多。
2)RFID讀寫器：利用射頻技術讀寫電子標簽的設備，讀者接收電子標簽的數據信息，并將其發送到后臺管理系統。
3)后臺管理系統：RFID閱讀器通過標準接口連接到后臺管理系統，后臺管理系統執行數據處理、傳輸和通信功能。

3、RFID的工作原理

射頻識別系統的基本型號如下圖所示。其中電子標簽也稱為射頻標簽、應答器和數據載體。閱讀器也稱為閱讀設備，是掃描儀、通訊器和閱讀器(取決于電子標簽是否可以無線復蓋數據)。電子標簽和閱讀器之間通過耦合實現射頻信號的空間(無接觸)耦合，在耦合通道內根據時序關系實現能量傳遞、數據交換。
RFID系統的基本工作流程是，讀取器發射天線發送一定頻率的無線信號，射頻卡進入發射天線工作區時產生感知電流，射頻卡獲取能量。射頻卡通過卡內置傳輸天線傳輸自我編碼等信息。系統接收天線從射頻卡發送的載波信號，通過天線調節器發送到閱讀器，閱讀器對接收到的信號進行解調和解碼后后臺，發送到主系統進行相關處理。主系統根據邏輯運算判斷卡的合法性，對不同的設置進行適當?shù)奶幚砗涂刂?，并運行命令信號控制來執行機制動作。

閱讀器和電子標簽之間發生的射頻信號的組合類型有兩種。

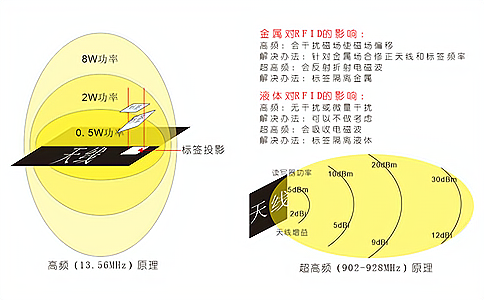

1)電感耦合。變壓器模型通過空間高頻交流磁場實現耦合，其依據是電磁感應定律，如右圖A所示。導體耦合通常適用于中低頻操作的近場射頻識別系統。典型的工作頻率為125kHz、225kHz和13.56MHz。識別作用距離小于1米，一般作用距離為10~20CM。

2)電磁反向散射結合：雷達原理模型，發射的電磁波，到達目標后反射，同時再次傳輸目標信息，是依據電磁波的空間傳播規律。見如圖。電磁反向散射耦合一般適用于高頻、微波工作的遠距離射頻識別系統。典型的工作頻率為433MHz、915MHz、2.45GHz和5.8GHz。識別作用距離大于1米，一般作用距離為3-50米。
